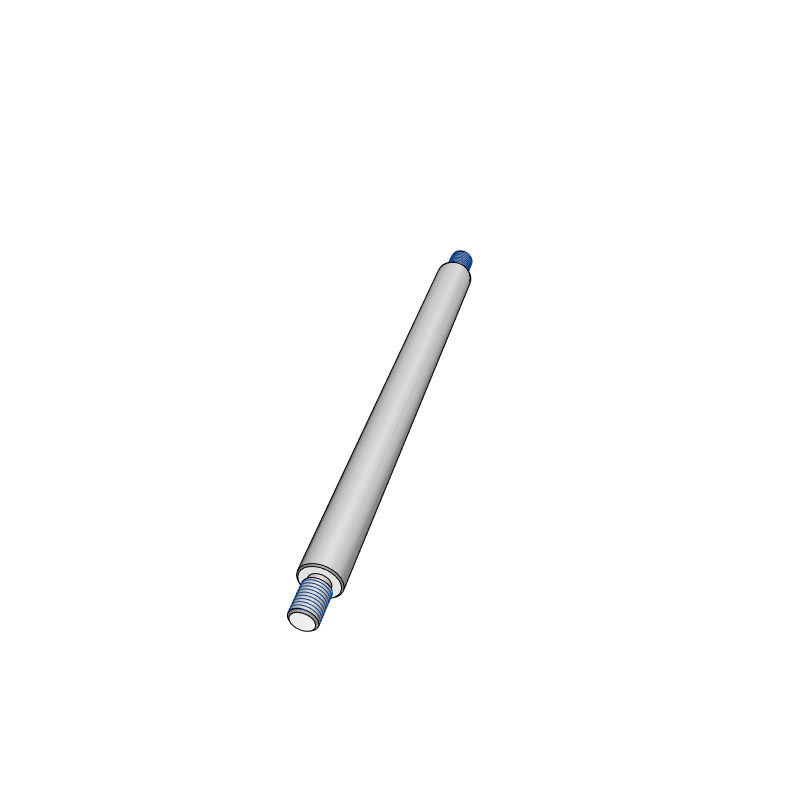

导向轴 两端外螺纹带退刀槽型45
  • 64
  • 导向轴 两端外螺纹带退刀槽型45
  • 导向轴 两端外螺纹带退刀槽型180
  • 未标题-1
  • 63
  • 64

导向轴-两端外螺纹带退刀槽型

商品名称:线性导向轴、直线光轴
商品名称:HEIDA黑田
材    质:SUJ2    对应国标:Gcr15
硬    度:HRC高于60
粗 糙 度:1.0S
直 线 度:50um/1000mm
镀硬铬
镀层硬度:HV780
铬    层:20um以上

产品介绍

HEIDA黑田精工光轴是由最先进的设备生产,具有高稳定性、高质量的特点。该产品被广泛应用于直线运动方面和其它领域,特别适用于气缸、自动化设备、精密仪器、印刷设备、打印机、及模具导柱中使用等所有需求精密直线传动导向及定位领域行业。




品牌   型号直径精度 (D公差g6)标准长度  Lmm重量(kg/m)硬化层深度 mmC
HEIDA-SUJ2-SF3Φ3-0.002/-0.00810000.06 >0.80.2以下
HEIDA-SUJ2-SF4Φ4-0.004/-0.01210000.10
HEIDA-SUJ2-SF5Φ510000.15
HEIDA-SUJ2-SF6Φ620000.23 0.5以下
HEIDA-SUJ2-SF8Φ8-0.005/-0.01420000.40
HEIDA-SUJ2-SF10Φ1020000.62 >1.0
HEIDA-SUJ2-SF12Φ12-0.006/-0.01730000.89
HEIDA-SUJ2-SF13Φ1330001.04
HEIDA-SUJ2-SF16Φ1630001.58 >1.5
HEIDA-SUJ2-SF20Φ20-0.007/-0.02040002.47 1.0以下
HEIDA-SUJ2-SF25Φ2540003.85 >2
HEIDA-SUJ2-SF30Φ3040005.55
HEIDA-SUJ2-SF35Φ35-0.009/-0.02540007.55 >3
HEIDA-SUJ2-SF40Φ4040009.87
HEIDA-SUJ2-SF50Φ50400015.40



导向轴 两端外螺纹带退刀槽型.JPG    图片2




加工参考        精密型指定单位1mm(粗牙螺纹)选择YC
型号DF・TMN
HEIDA-SUJ2-SF8Φ825 290跟据实际情况选择长度63000.2以下
HEIDA-SUJ2-SF10Φ1025 3406  8350
HEIDA-SUJ2-SF12Φ1225 3406  8  10350
HEIDA-SUJ2-SF13Φ1325 3406  8  10350
HEIDA-SUJ2-SF15Φ1525 3406  8  10  12350
HEIDA-SUJ2-SF16Φ1625 3406  8  10  12350
HEIDA-SUJ2-SF18Φ1825 3406  8  10  12  16350
HEIDA-SUJ2-SF20Φ2025 4406  8  10  12  16450
HEIDA-SUJ2-SF25Φ2525 4368  10  12  16  20450
HEIDA-SUJ2-SF30Φ3025 4368  10  12  16  20  24450



加工参考        标准型指定单位1mm(粗牙螺纹)选择YC
型号DF・TMN
HEIDA-SUJ2-SF8Φ825 790跟据实际情况选择长度68000.5以下
HEIDA-SUJ2-SF10Φ1025 7906  8800
HEIDA-SUJ2-SF12Φ12259906  8  101000
HEIDA-SUJ2-SF13Φ13259906  8  101000
HEIDA-SUJ2-SF15Φ15259906  8  10  121000
HEIDA-SUJ2-SF16Φ1625 11906  8  10  121200
HEIDA-SUJ2-SF18Φ1825 11906  8  10  12  161200
HEIDA-SUJ2-SF20Φ2025 11906  8  10  12  1612001.0以下
HEIDA-SUJ2-SF25Φ2525 11908  10  12  16  201200
HEIDA-SUJ2-SF30Φ3025 14908  10  12  16  20  241500
HEIDA-SUJ2-SF35Φ3525 149010  12  16  20  24  301500
HEIDA-SUJ2-SF40Φ4025 149012  16  20  24  301500
HEIDA-SUJ2-SF50Φ5025 149016  20  24  301500
