导向轴 两端内螺纹带扳手槽型45
  • 82
  • 导向轴 两端内螺纹带扳手槽型45
  • 导向轴 两端内螺纹带扳手槽型180
  • 导向轴 两端内螺纹带通孔型45
  • 导向轴 两端内螺纹带通孔型180
  • 未标题-1
  • 72
  • 82

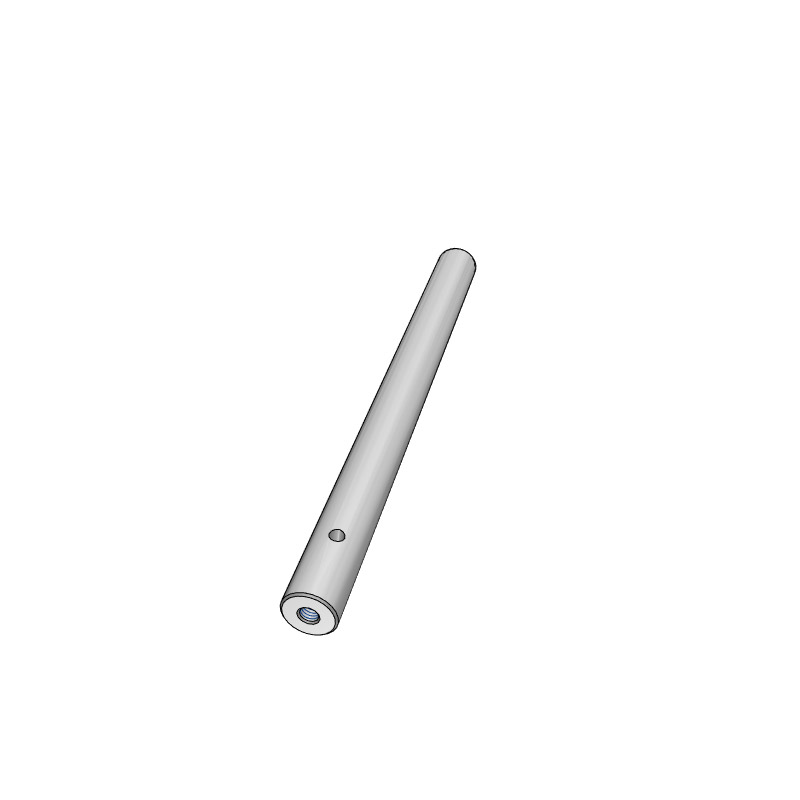

导向轴-两端内螺纹带扳手槽型带通孔型

商品名称:线性导向轴、直线光轴
品    牌:HEIDA黑田
材    质:SUJ2    对应国标:Gcr15
硬    度:HRC高于60
粗 糙 度:1.0S
直 线 度:50um/1000mm
镀硬铬
镀层硬度:HV780
铬    层:20um以上
产品介绍

HEIDA黑田精工光轴是由最先进的设备生产,具有高稳定性、高质量的特点。该产品被广泛应用于直线运动方面和其它领域,特别适用于气缸、自动化设备、精密仪器、印刷设备、打印机、及模具导柱中使用等所有需求精密直线传动导向及定位领域行业。



品牌   型号直径精度 (D公差g6)标准长度  Lmm倒角  C重量(kg/m)有效硬化层深度(mm)
HEIDA-SUJ2-SF3Φ3-0.002/-0.00810000.2以下0.06 >0.8
HEIDA-SUJ2-SF4Φ4-0.004/-0.01210000.10
HEIDA-SUJ2-SF5Φ510000.15
HEIDA-SUJ2-SF6Φ620000.5以下0.23
HEIDA-SUJ2-SF8Φ8-0.005/-0.01420000.40
HEIDA-SUJ2-SF10Φ1020000.62 >1.0
HEIDA-SUJ2-SF12Φ12-0.006/-0.01730000.89
HEIDA-SUJ2-SF13Φ1330001.04
HEIDA-SUJ2-SF16Φ1630001.58 >1.5
HEIDA-SUJ2-SF20Φ20-0.007/-0.02040001.0以下2.47
HEIDA-SUJ2-SF25Φ2540003.85 >2
HEIDA-SUJ2-SF30Φ3040005.55
HEIDA-SUJ2-SF35Φ35-0.009/-0.02540007.55 >3
HEIDA-SUJ2-SF40Φ4040009.87
HEIDA-SUJ2-SF50Φ50400015.40


导向轴 两端内螺纹带扳手槽型带通孔型.JPG


加工参考        精密型指定单位(粗牙螺纹)选择扳手槽尺寸倒角
型号DL  mmMSCW1C
HEIDA-SUJ2-SF4Φ425 2002SC=指定单位1mm            跟据实际情况选择长度--0.2以下
HEIDA-SUJ2-SF5Φ525 3002.6  3--
HEIDA-SUJ2-SF6Φ625 300358
HEIDA-SUJ2-SF8Φ825 3003  4  5 7
HEIDA-SUJ2-SF10Φ1025 3503  4  5  68
HEIDA-SUJ2-SF12Φ1225 3504  5  6  81010
HEIDA-SUJ2-SF13Φ1325 3504  5  6  811
HEIDA-SUJ2-SF15Φ1525 3504  5  6  8  1013
HEIDA-SUJ2-SF16Φ1625 3504  5  6  8  1014
HEIDA-SUJ2-SF18Φ1825 3504  5  6  8  10  1216
HEIDA-SUJ2-SF20Φ2030 4504  5  6  8  10  1217
HEIDA-SUJ2-SF25Φ2530 4504  5  6  8  10  12  1622
HEIDA-SUJ2-SF30Φ3030 4506  8  10  12  162715


加工参考         标准型可按客户要求定制(粗牙螺纹)选择扳手槽尺寸通孔尺寸倒角
型号DL  mmMSCW1HdC
HEIDA-SUJ2-SF3Φ320 200------0.5以下
HEIDA-SUJ2-SF4Φ420 3002-----
HEIDA-SUJ2-SF5Φ520 4002.6  3-----
HEIDA-SUJ2-SF6Φ620 8003SC=指定单位1mm            跟据实际情况选择长度58H=指定单位1mm            跟据实际情况选择长度3
HEIDA-SUJ2-SF8Φ820 10003  4  5 7
HEIDA-SUJ2-SF10Φ1020 12003  4  5  68
HEIDA-SUJ2-SF12Φ1225 12004  5  6  81010
HEIDA-SUJ2-SF13Φ1325 12004  5  6  8114
HEIDA-SUJ2-SF15Φ1525 12004  5  6  8  1013
HEIDA-SUJ2-SF16Φ1630 12004  5  6  8  1014
HEIDA-SUJ2-SF18Φ1830 12004  5  6  8  10  12166
HEIDA-SUJ2-SF20Φ2030 12004  5  6  8  10  12171.0以下
HEIDA-SUJ2-SF25Φ2535 12004  5  6  8  10  12  16227
HEIDA-SUJ2-SF30Φ3035 15006  8  10  12  16 202715
HEIDA-SUJ2-SF35Φ3535 15008  10  12  16  20  2430
HEIDA-SUJ2-SF40Φ4050 150010  12  16  20  24  303620
HEIDA-SUJ2-SF50Φ5065 150012  16  20  24  3041
